DC 분석을 먼저 했던 이유는 DC는 직류성분을 검사하기 위해, BIAS를 인가하기위해 PMOS와 NMOS의 이동도를 맞춰주기위해 DC분석을 먼저했다.
튀는 현상 : overshooting
Cell복사
INV - Copy
TO 칸에서 복사할 파일 내용 입력
INV_sit가 복사된 것을 볼 수 있다.
90나노 공정 폴더가 맞는지 확인한다.
Enabled 체크, Function : dc, DC voltage : 0
내부적으로 위의 값으로 세팅된다.
동작점이 어느지점에서 동작하는지 알아야하기 때문에 Save DC Operating Point 체크
WIN은 Add로 추가하고 CAP과 WID는 각각 Value에 맞게 Change 시킨다.
1 ~ 10GHz까지 범위를 정한다.
New Expression - Name입력
6.6배가 되는 것을 확인할 수 있다. / 또한 not게이트라 반전되면서 증폭되는 것을 확인가능
트랜지헌트 분석을 하게되면
A, B, NAND 타이밍 다이어그램
NAND GATE
NOR GATE
이그래프를 통해 NMOS의 동작을 확인 가능
output은 nmos의 drain단자만 남기고 다른 단자들은 삭제한다.
왼쪽 PMOS는 GATE에 0의 상태를 만들어야 하므로 GND와 연결
이것을 활용하여 pmos의 current mirror를 만들 것이다.
전류제어에 안정성, 성능향상을 위해 current mirror는 중요하다.
좌 우 반전이 가능
width값을 다르게 줘야한다.
WID값을 변경해준다.
이 WIRE들은 기준점 역할
GATE의 값이 전부 동일
NMOS CURRENT MIRROR
cascode - 쌓는 구조
nmos cascado current 구조
최종 출력단 / OUTPUT은 NMOS의 DRAIN단자에 찍는다.
cascode구조의 시뮬레이션
왼쪽 : simple current / 오른쪽 : cascode current
붉은색 : cacode current / 초록색 : simple current
공급전압이 낮으면 simple current가 좋을 수 있다.
전압을 이용해 Current를 맞추는 current mirror와 비슷한 개념이다. 전압을 이용해 frequency를 맞추는 것이 CMOS VCO이다. 파형발생기에서 파형을 조절하는 스위치가 내부 전압을 조절해서 파형을 조절하는 것이다.

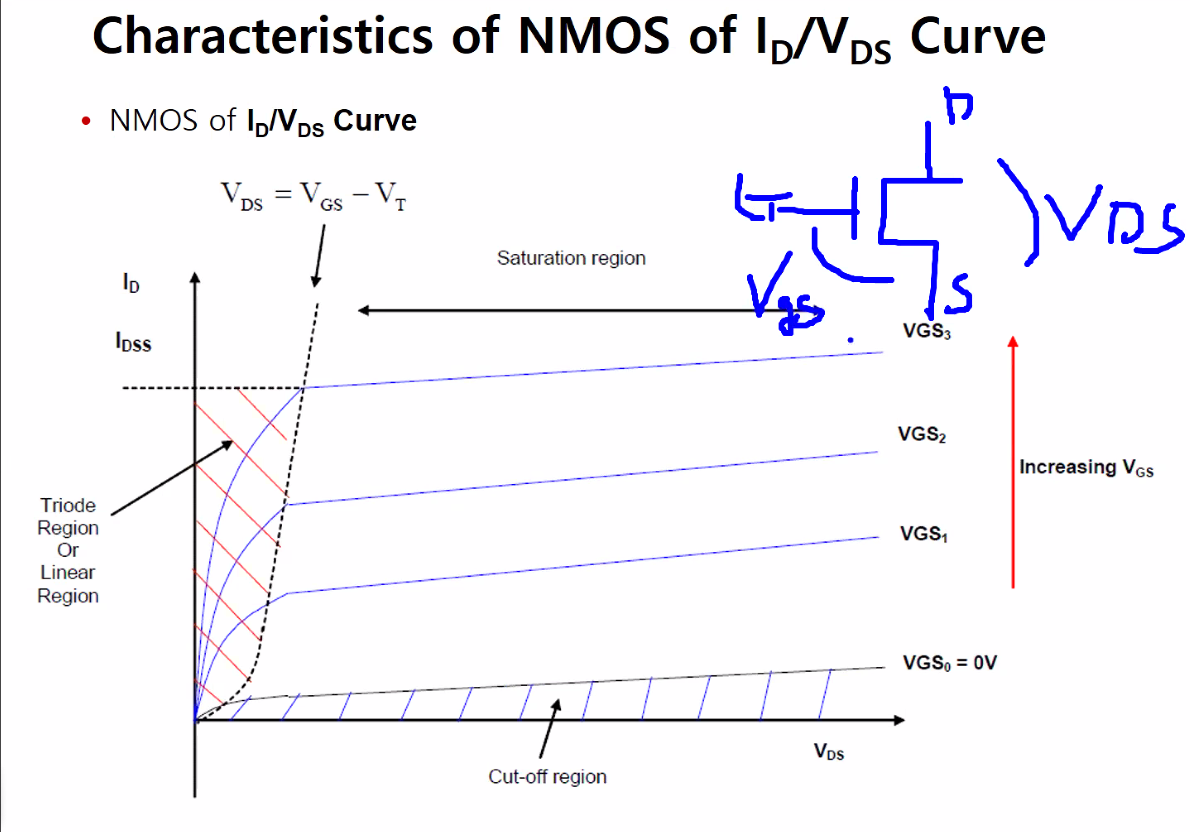

NMOS IDEAL 특성곡선과 CURRENT MIRROR의 상관관계
NMOS에서는 Vds Vgs를 고정하니 전류가 고정됨
current mirror 전류를 고정하니 전압이 고정
nmos vds에 따라 vgs = cut off영역인지 리니어 영역인지 세츄에이션영역인지 확인 / v
v를 어떻게 컨트롤하느냐에 따ㅣ라
nmos vgs와 반대되는 개념 / nmos의 vgs
current mirror
